别墅进口地暖报价单(一)
来源: 发布时间:2014-05-13 浏览:2434次

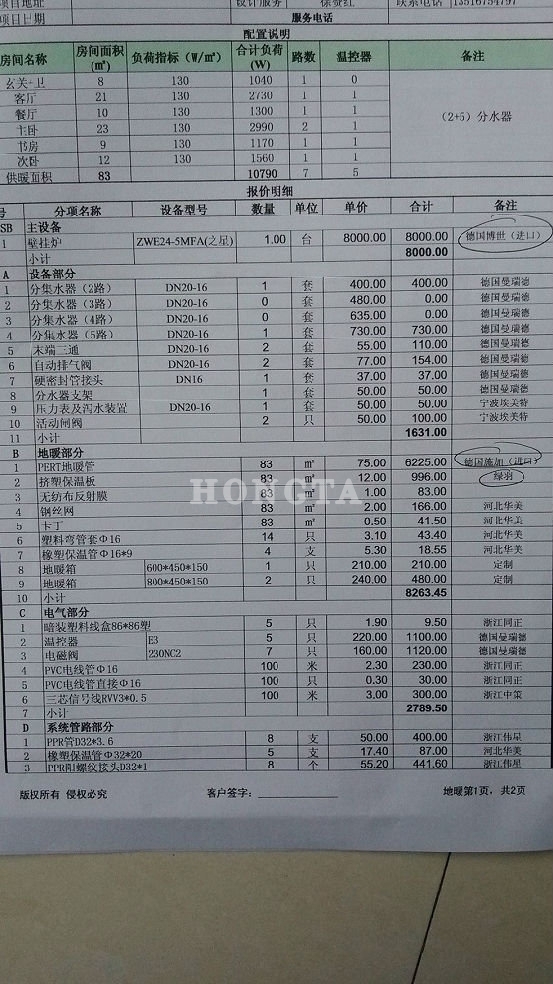

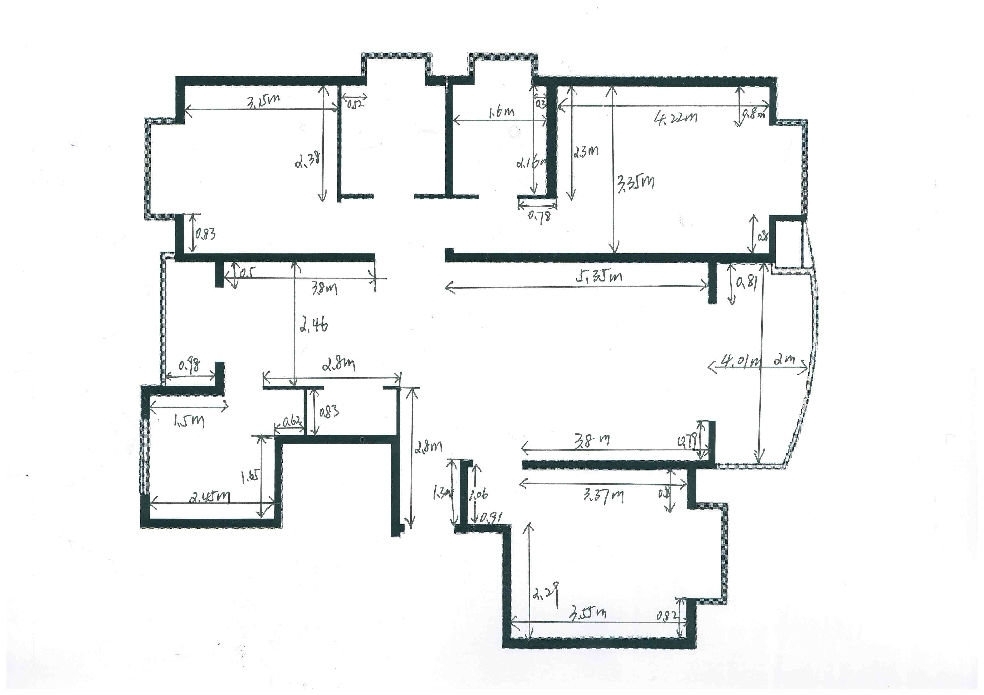

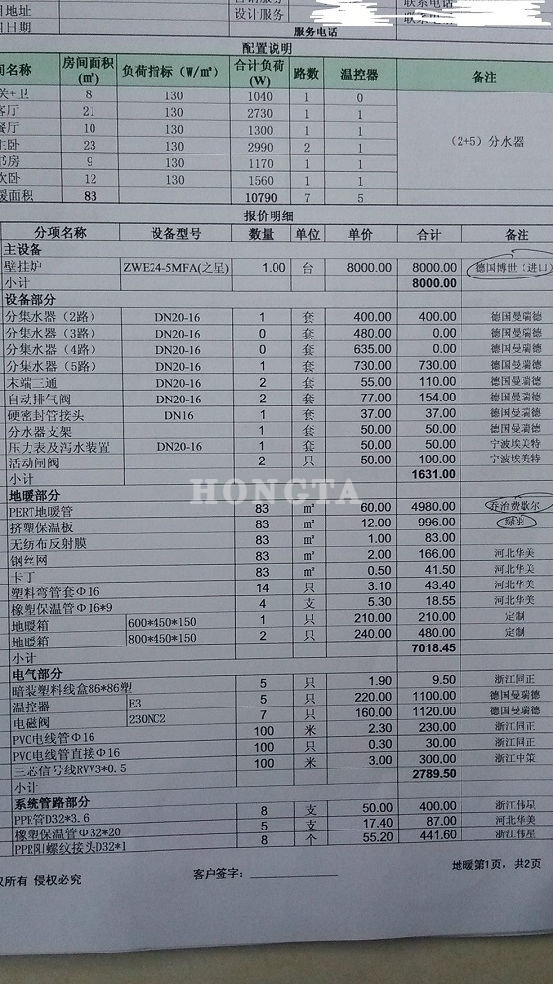

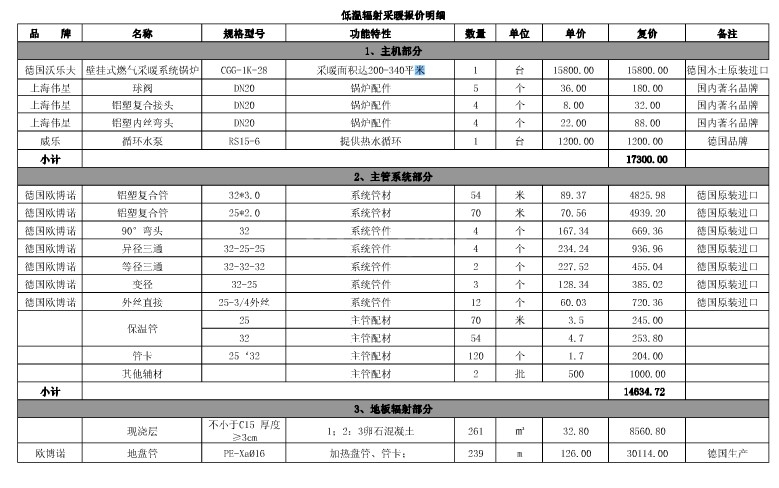

房屋面积为140㎡左右，实际采暖面积在90㎡左右的进口地暖报价单

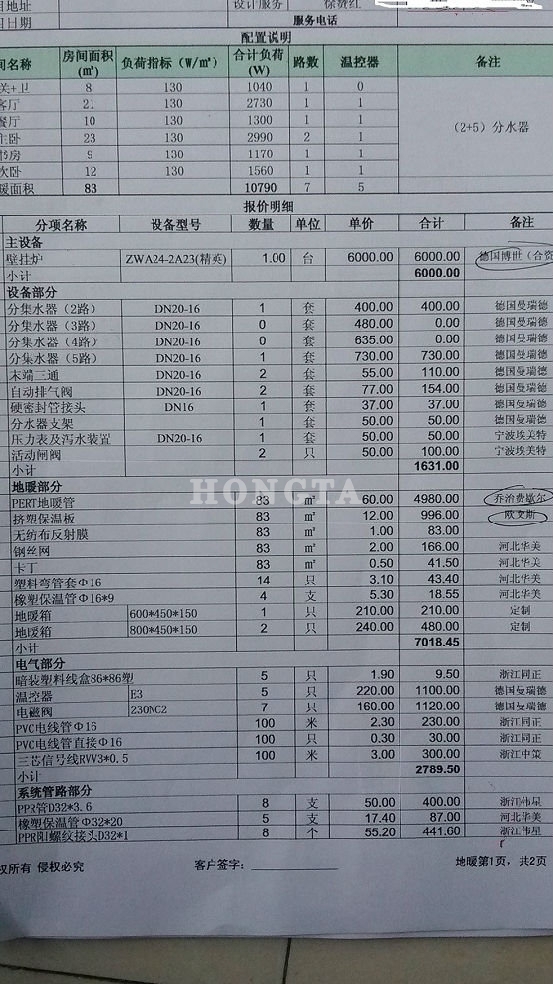

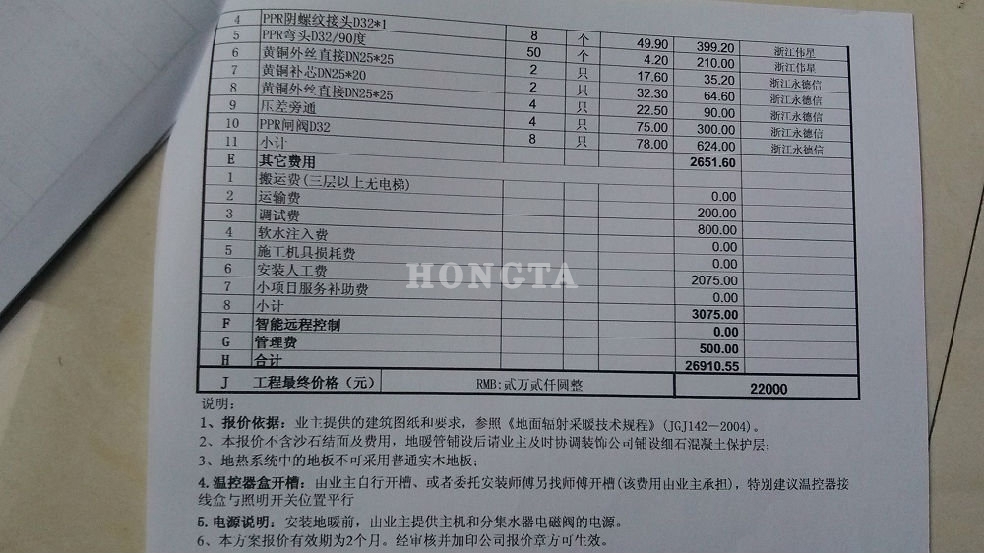

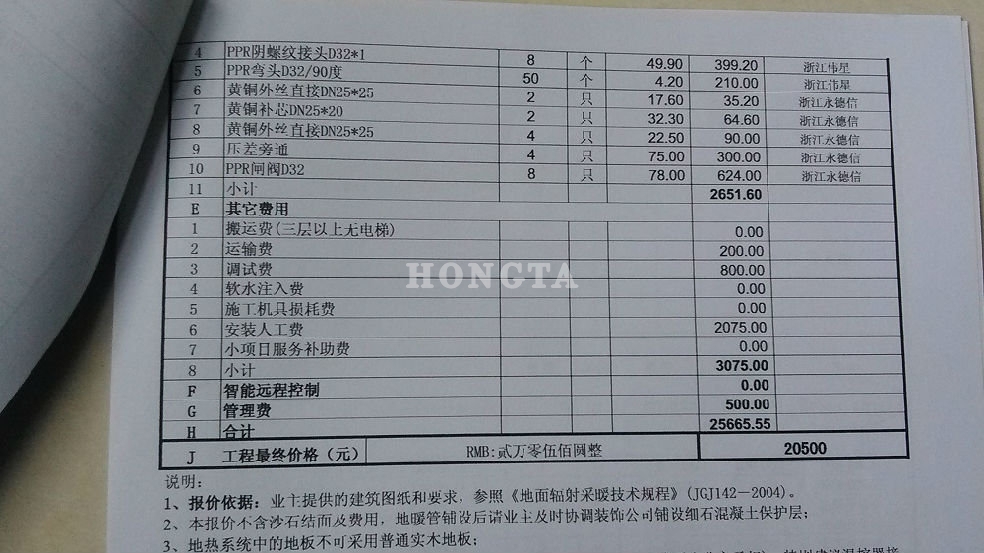

第二份90㎡左右的进口地暖报价单：

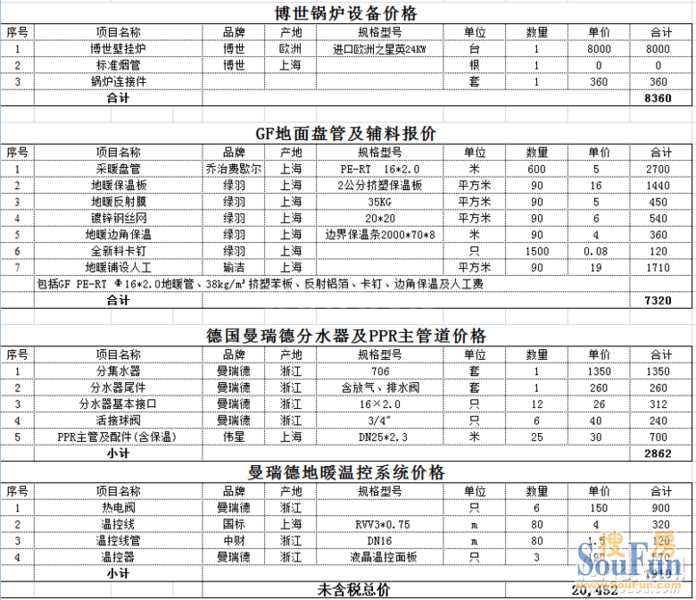

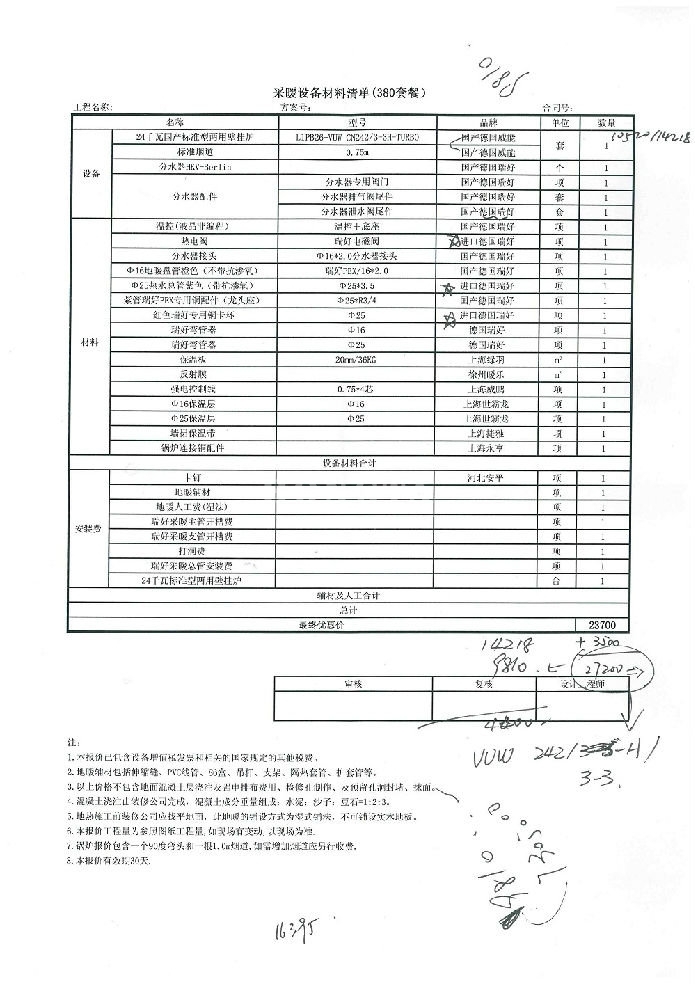

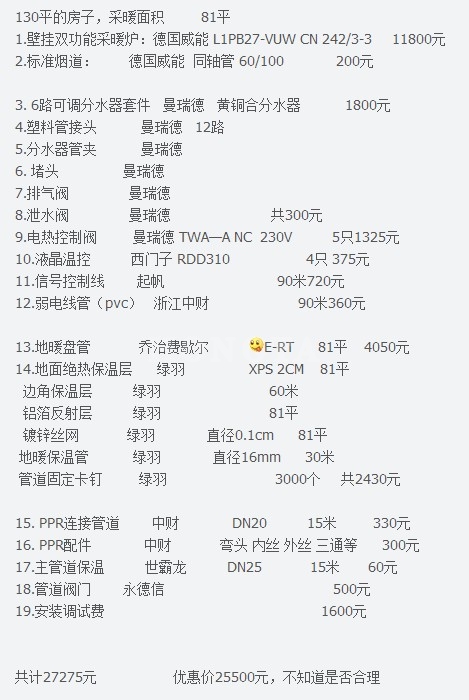

第三份90㎡左右的进口地暖报价单：

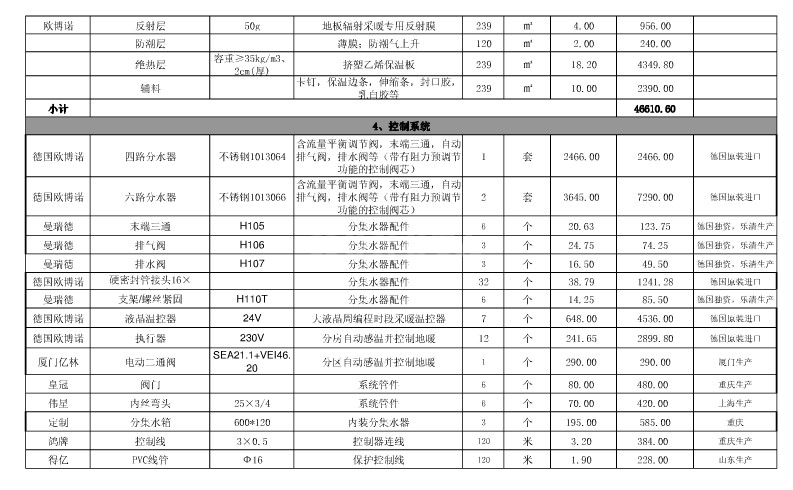

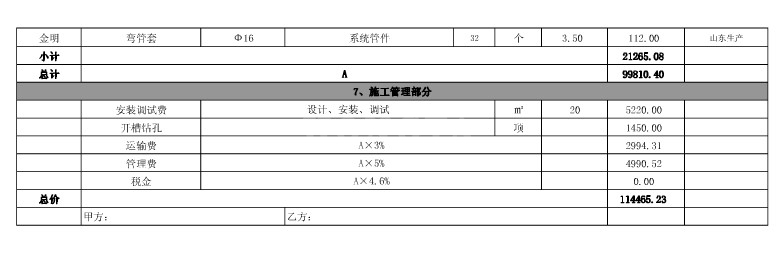

红塔品牌来保利地暖改造报价单

http://www.bjht.com.cn/upload_files/article/315/1_1399947088_7751524.pdf

以下内容是介绍锅炉和地暖系统的，与报价无关，文字都是直接从PDF文件复制出来的，想看详情的，请点击下载PDF文件查看。

进口地暖文档介绍PDF

http://www.bjht.com.cn/upload_files/article/315/1_1399945529_3828089.pdf

燃气供暖
Solutions
燃气供暖
2 3
企业
04百年品质使我们与众不同
05值得信赖
06全球和中国
07著名用户
专利技术和优势
产品系列
10分布式燃气红外线辐射供暖系统
Bt系列
WR系列
Btl系列
CERa系列
RIH/RIHV系列
触摸屏智能型温度控制系统
20燃气暖风机
26燃气式空气处理机组
28燃气热风幕
30燃气散热器和燃气魅灯取暖器

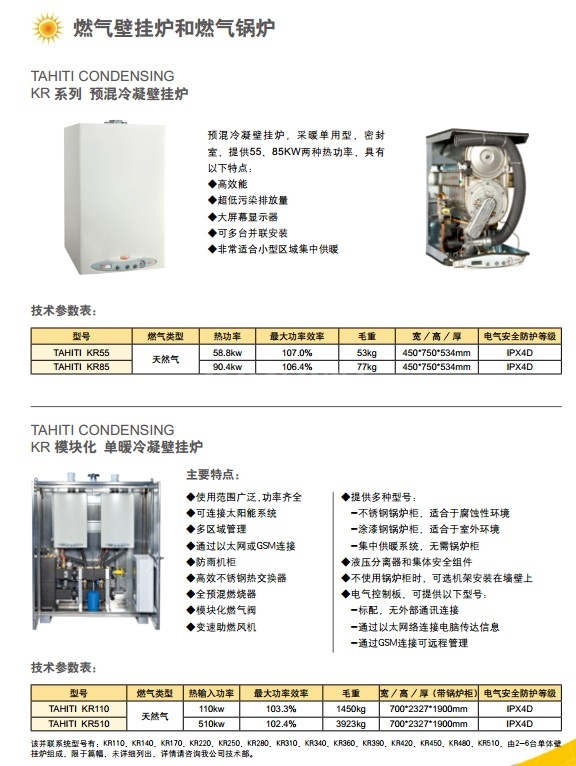

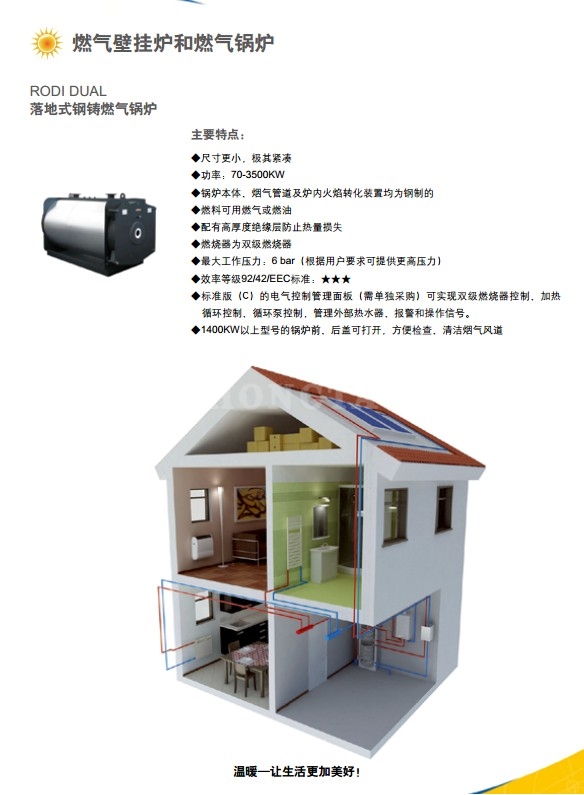

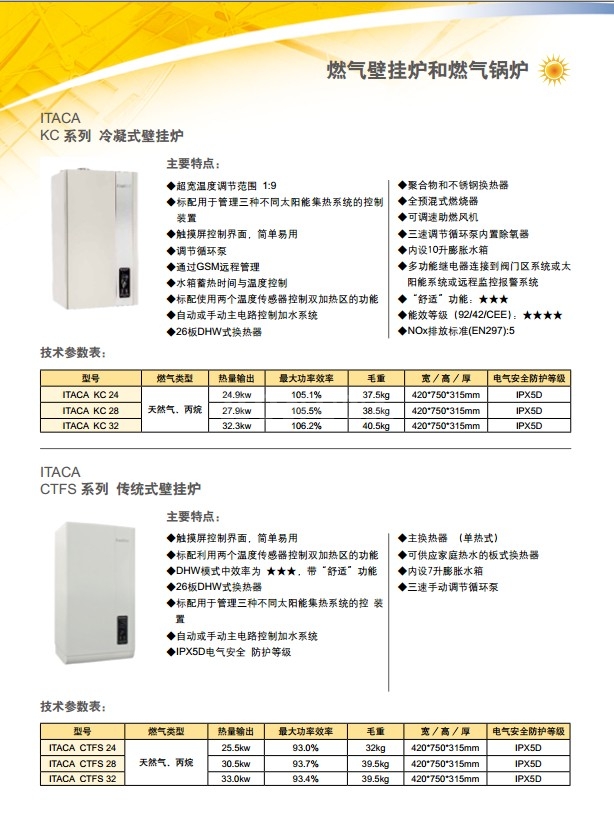

36燃气壁挂炉和燃气锅炉

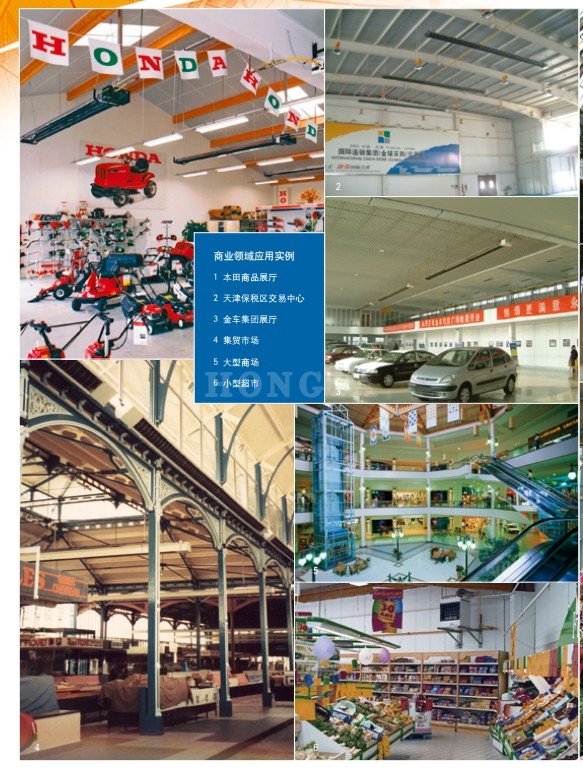

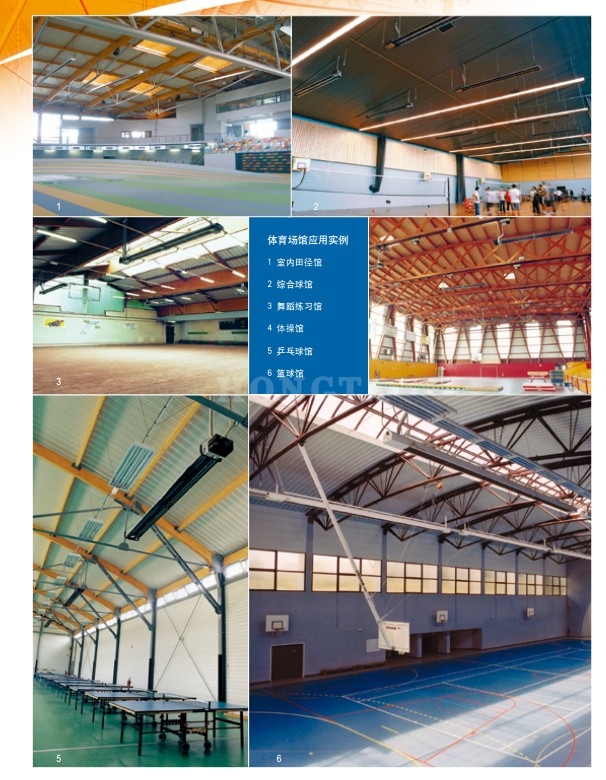

应用实例
开发和推广更加舒适、更加健康、更加节能、更加环保和投资更省的能源使用系统，是我们永久的
使命。
“一切为用户着想，以服务代替销售”的理念渗透在设计、生产、分销、工程和售后管理的每一个
层面，使我们成为用户可靠的合作伙伴和永远的朋友。
Thomas&Betts百年品质，创新为本
Duty and philosophy 使命和理念目录
全系统燃气供暖解决方案
4 5 百年品质使我们与众不同

投资 — 为用户找到降低建设成本的最佳途径；
选型 — 为用户选择和提供最合理、最节能、最环保和最省钱的系统配置；
设计 — 为用户节省每一寸建筑空间，让安全、技术、经济、环境、工业美学等融为一体；
工程 — 为用户考虑材料品质、价格合理、经久耐用、过程控制等每一个细节，并严格把关；
售后 — 为用户提供终身的跟踪服务，规避粗放管理造成的能源浪费，保障系统运行稳定，达到设计使用寿命。
我们的产品获得了多个全球知名的安全和质量认证，例如：CE、Cga、aga等。
我们的国际化生产标准、运营管理标准和售后服务标准均通过了ISo9001质量管理体系认证。
值得信赖
ISo9001:2000质量
管理体系认证
Cga加拿大燃气
协会认证
CE欧洲燃气产品
质量与安全认证
ISo9001:2000认证
aga美国燃气
协会认证
欧洲燃气产品
空气质量认证
公司创始人Mr.Reznor和他的夫人 Mr.Reznor于 1888 年发明的全世界上第
一台明火反射式加热器，距今已有 120
多年历史
120 年前的燃气供暖器宣传广告
6 7 百年品质使我们与众不同
我们在全球50多个国家和地区设有分支机构，员工总数超过15000名。
我们在欧洲、北美洲和南美洲拥有7家工厂和1个研究中心，总面积达150,000平方米。其中，法国燃气供暖工业公司
（GAZ INDUSTRIE）是全球最著名的燃气红外线辐射供暖系统的生产厂家之一，它的产品正在被全世界50多个国家和
地区的超过10万个用户使用。
1995年，我们在中国设立业务代表处；
1996年，我们的燃气暖风系统首次在中国使用；
1997年，我们的燃气空气处理机组首次在中国使用；
2001年，我们的燃气红外线辐射供暖系统首次在中国使用，并通过中国国家技术监督局检测，性能指标被评为同类产品
中最好；
2002年，我们的产品首次在中国汽车制造领域使用，中国重型汽车集团项目获得山东省科技进步奖，参与建设的承包商
共31家，我们获得综合评分第1名；

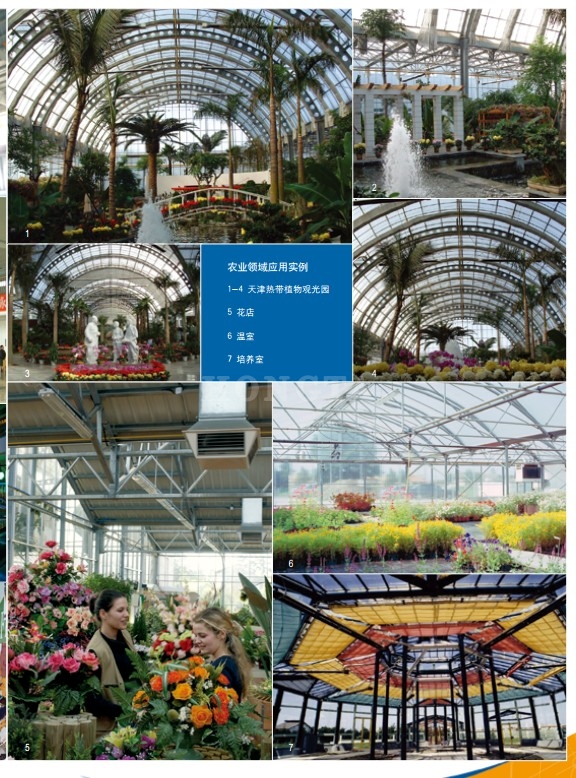

2002年，我们建成亚洲最大、世界第二大室内植物园——天津热带植物观光园综合燃气供暖系统，获CCTV、中国日报、
中广网等多家媒体的好评；
2004年，我们通过了中国商务部的信用等级评级；
2006年，我们与香港中华煤气公司建立战略合作伙伴关系；
2008年，哈尔滨电气集团成为我们的用户；
2009年，可口可乐成为我们的用户；
2010年，中铝集团东北轻合金有限公司成为我们的用户；
2011年，中铁集团、北方重工集团等成为我们的用户；
2012年，Thomas&Betts集团与 ABB集团合并，上海拓邦成为 ABB 合作成员；
2012年，上海拓邦成为英国 AMBIRAD集团大中国区授权服务商；
2012年，一拖集团齐齐哈尔东方红拖拉机工业园成为我们的用户；
2013年，上海拓邦将燃气散热器和燃气魅灯系统引入中国；
2013年，上海拓邦参与编制国家标准《工业建筑采暖通风和空气调节设计规范》；
2013年，上海拓邦与意大利燃气锅炉制造巨头凡帝都（FONDITAL）集团建立大中国区合作伙伴关系，并成为其taHItI
产品中国独家总代理商。
……
迄今为止，我们在中国已经安装和使用了25000余台燃气红外线辐射供暖设备、燃气锅炉、燃气暖风机和空气处理机
组，用户数量超过1000个，使用面积超过2000万平方米。
我们已经在以下地区设立了分支机构和售后服务点
香港上海北京天津沈阳大连长春
哈尔滨济南泰安烟台太原西安兰州
银川包头石家庄秦皇岛乌鲁木齐
全球和中国
国际著名用户：
国内著名用户：
著名用户
8 9 百年品质使我们与众不同
ent Rayonnem
优点一节省投资：与传统对流采暖系统相比，可节省一次投资10%-30%；
优点二节省用地：系统简单，可节约宝贵的建筑用地和车间空间；
优点三节省运行费用：比传统的对流式供暖节约能源可达30-60%；
优点四分布式控制，系统节能：可局部间歇采暖，也可分区控制采暖，甚至可控制到每一台单体设备；
优点五环保：使用洁净能源，燃烧完全，符合环保要求；
优点六舒适卫生：静态采暖，避免了空气对流的扬灰现象，提高了采暖空间的卫生条件；
优点七有益健康：红外线能够促进人体血液循环，对健康有益，并能提高工作效率；
优点八控制方便，管理简单：可分区控制，也可根据时间、温度交叉控制，并可实现无人值守。维护费
用和工作量极小。 1、常规高大空间建筑物（厂房、仓库等）的采暖 —— gaZ INDUStRIE 分布式燃气红外线辐射供暖系统；
2、具有特殊消防要求建筑物（涂装、喷漆厂房等）的采暖 —— gaZ INDUStRIE 直燃式或间燃式空气处
理机组；
3、厂房大门的冬季隔冷 —— gaZ INDUStRIE 分布式燃气热风幕;
4、办公室、会议室、宿舍楼、餐厅等的采暖 —— ItalKERo 分布式燃气散热器;
5、生活热水、餐厅热水、洗浴、地暖 —— FoNDItal 分布式燃气壁挂炉、组合式燃气壁挂炉、大功率落
地式燃气锅炉。
优点概述 — 燃气红外线辐射供暖系统
专利技术和优势
这是在gaZ INDUStRIE 实验室拍摄的燃气在高温辐射管内燃烧的柱状火焰形态图
火焰形态匀直，外焰与辐射管内壁始终保持固定间距，燃烧完全，无CO产生。这是 gaZ INDUStRIE 在全球独一无二的技术。
整体结构设计柱状火焰文丘里燃烧器离子火焰监测系统中心火焰控制系统
常规供暖原理示意图辐射供暖原理示意图两种供暖系统温度随高度的分布
10 11 百年品质使我们与众不同
产品特点：gaZ INDUStRIE 专利产品
(1) 主机箱采用整体结构设计，具有很好的热补偿性，运行稳定，噪音低，使用寿命长；
(2) 安全可靠，自带五大安全保护措施
◆ 双重电磁阀进气控制
◆ 微电脑程序控制点火
◆ 离子火焰监测和燃烧自动控制
◆ 熄火保护控制
◆ 超欠压自控保护
(3) 采用全球最先进的负压燃烧技术，柱状火焰文丘里燃烧器和中心火焰控制系统，火焰形态为匀直柱状，最长达5米，
外焰与辐射管内壁始终保持均匀间距，燃烧完全，尾气中CO含量仅为0-4ppm，热效率高达90%以上，具有很好的
环保和节能优势；
(4) U型辐射管设计，专利反射罩，辐射效果好，且红外线分布均匀，人体感觉柔和、舒适；
(5) 单台或多台设备均可形成独立的供暖系统，可满足局部或全部采暖要求，也可满足特殊生产工艺的采暖要求；
(6) 安装和检修灵活、方便，无论尾气内排还是外排，对建筑物和工艺设备的布置不造成影响。单台设备的检修或移
装，不影响整体供暖系统的运行。
使用能源：天然气、液化石油气、高热值煤气
输入热量：23-50kw
Bt系列
分布式燃气红外线辐射供暖系统分布式燃气红外线辐射供暖系统
*指二次减压后的设备端燃气压力，二次减压前的室内管网压力为30-50KPa
技术参数表 :
设备尺寸：
设备尺寸示意图
Bt23EU
Bt34EU
A mm B mm C mm D mm E mm F mm G mm H mm
BT23EU 4950 4550 545 2130 2030 245 490 262
BT34EU 5755 5353 565 2520 2370 300 490 290
BT51EU 8330 7980 565 2550 2370 300 490 320
类别
BT23EU BT34EU BT51EU
输入热量 23 kw 33 kw 50 kw
燃气连接管规格 DN 15
电源规格 220V 50Hz
保护电流 5a
启动电功率 80W
运行电功率 50W
燃气种类天然气、液化石油气
参考热值
（标态）
天然气液化气天然气液化气天然气液化气
36 MJ/m
3
46 MJ/kg 36 MJ/m
3
46 MJ/kg 36 MJ/m
3
46 MJ/kg
8600 kcal/m
3
11000 kcal/kg 8600 kcal/m
3
11000 kcal/kg 8600 kcal/m
3
11000 kcal/kg
设备进气压力* 天然气：2000 Pa 液化气：5000 Pa
耗气量 2.14 Nm
3
/h 1.64 kg/h 3.21 Nm
3
/h 2.34 kg/h 4.76 Nm
3
/h 3.55 kg/h
最小安装
高度 m
水平 3.6 4.5 5.5
侧挂 3.0 3.5 4.5
重量 61 kg 82 kg 110 kg
1 助燃空气进口
2 尾气排放出口 Bt51EU
BT 型燃气红外线辐射管供暖器结构简图
型号
12 13 百年品质使我们与众不同
分布式燃气红外线辐射供暖系统分布式燃气红外线辐射供暖系统
类别
WR23EU WR34EU WR51EU
输入热量 23 kw 33 kw 50 kw
燃气连接管规格 DN 15
电源规格 220V 50Hz
保护电流 5a
启动电功率 80W
运行电功率 50W
燃气种类天然气、液化石油气
参考热值
天然气液化气天然气液化气天然气液化气
36 MJ/m
3
46 MJ/kg 36 MJ/m
3
46 MJ/kg 36 MJ/m
3
46 MJ/kg
8600 kcal/m
3
11000 kcal/kg 8600 kcal/m
3
11000 kcal/kg 8600 kcal/m
3
11000 kcal/kg
设备进气压力天然气：2000 Pa 液化气：5000 Pa
耗气量 2.14 Nm
3
/h 1.64 kg/h 3.21 Nm
3
/h 2.34 kg/h 4.76 Nm
3
/h 3.55 kg/h
最小安装
高度 m
水平 3.6 4.5 5.5
侧挂 3.0 3.5 4.5
重量 61 kg 82 kg 110 kg
产品特点：WR系列产品采用了gaZ INDUStRIE 专利的燃烧器、辐射管、反射罩和控制系统，它与Bt系列产品的主要
区别在于主机箱非整体结构设计，负压引风机为外置，相对投资更经济。
使用能源：天然气、液化石油气、高热值煤气输入热量：23-50 kw
WR系列
技术参数表：
设备尺寸表：
WR23
WR34
WR51
A B C D E H J K
WR23EU 5000 4550 540 2150 2050 210 507 120
WR34EU 5800 5350 555 2400 2500 245 528 146
WR51EU 8360 7930 555 2400 2550 272 528 178
产品特点：Btl系列产品是直线型辐射管供暖器，采用
gaZ INDUStRIE 专利的燃烧器、辐射管和控
制系统，特别适用于狭长的建筑空间。
使用能源：天然气、液化石油气、高热值煤气
输入热量：23-50 kw
Btl系列
技术参数表：
设备尺寸示意图
设备尺寸表：
Btl23EU
Btl23EU Btl34EU Btl51EU
Btl34EU
Btl51EU
A B C D E F
BTL23EU 9500 8840 523 2880 507
BTL34EU 11030 10380 500 2645 2245 528
BTL51EU 16500 15700 500 2645 2245 528
类别
BTL23EU BTL34EU BTL51EU
输入热量 23 kw 33 kw 50 kw
燃气连接管规格 DN 15
电源规格 220V 50Hz
保护电流 5a
启动电功率 80W
运行电功率 50W
燃气种类天然气、液化石油气
参考热值
（标态）
天然气液化气天然气液化气天然气液化气
36 MJ/m
3
46 MJ/kg 36 MJ/m
3
46 MJ/kg 36 MJ/m
3
46 MJ/kg
8600 kcal/m
3
11000 kcal/kg 8600 kcal/m
3
11000 kcal/kg 8600 kcal/m
3
11000 kcal/kg
设备进气压力天然气：2000 Pa 液化气：5000 Pa
耗气量 2.14 Nm
3
/h 1.64 kg/h 3.21 Nm
3
/h 2.34 kg/h 4.76 Nm
3
/h 3.55 kg/h
最小安装
高度 m
水平 3.6 4.5 5.5
侧挂 3.0 3.5 4.5
重量 63 kg 94 kg 110 kg
WR型燃气红外线辐射管供暖器结构简图
设备尺寸示意图
型号
型号
14 15 百年品质使我们与众不同
产品特点：
使用能源：天然气、液化石油气
输入热量：8-50 kw
分布式燃气红外线辐射供暖系统分布式燃气红外线辐射供暖系统
CERa燃气红外线辐射管供暖系统是
gaZ INDUStRIE 全球独创的专利产品，它采用
了gaZ INDUStRIE 专利的燃烧器，辐射管采用
的是多层陶瓷套管，红外线辐射均匀、舒适，热
效率高达95%以上。该产品不但性能优越，而且
外形美观，堪称技术与艺术的完美结合。
在欧洲，CERa系统被广泛用于展览馆、体育场
馆、大型超市、酒店宾馆、教堂等场所。
CERa系列
首页上一页 1 2 3 下一页尾页 1/3/3
