oubonuo控制系统
oubonuo恒温供水控制装置 unit set 6
用于连续调节辐射供暖系统的供水温度, 组成如下:
- 格兰富循环泵UPS 15-40
- 温控阀 (kvs 1.4 m³/h)
- 回水控制阀 (kvs 1.3 m³/h)
- 温控头 20-55 °C（寖入式探头）

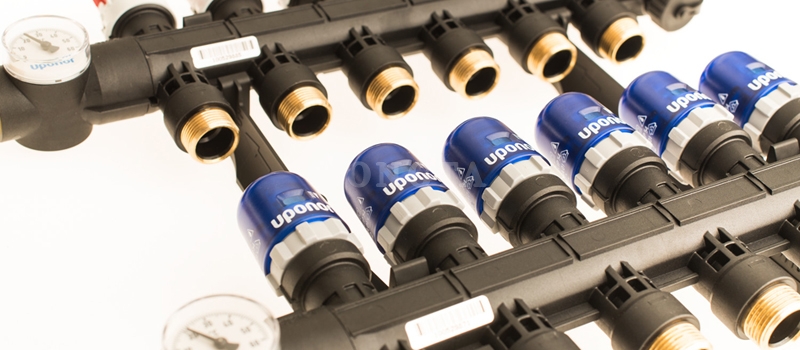

- 二次侧接口 G1 A (如连接oubonuo塑料或不锈钢分集水器)
- 高温限制器
一次侧供水温度: 20 - 90 °C
二次侧供水温度: 20 - 55 °C
最高系统压力: 1.0 Mpa
格兰富循环泵UPS 15-40:
流量 Q: 3.6 m³/h
扬程 H: 4 m
额定电压: 230 V
有效功率: <60 W
oubonuo恒温供水装置 uniset 1
泵组带有温度可调节的混水阀, 用于提供恒定的供水温度, 12 kW
混水阀温度调整范围: 35-60°C,
循环泵: Grundfos UPS 25-60, 流量: 0,1- 3 m³/h, 扬程H: 5,5-1,5 m
kvs: 3,5 m³/h
执行器: 230V, 连接到外部开关上
二次侧接口 G1A, 用于连接oubonuo辐射供暖供冷分集水器
功率: 12 kW
一次侧最高供水温度: 90 °C
二次侧最高供水温度: 60 °C
最高工作压力: 1.0 Mpa
